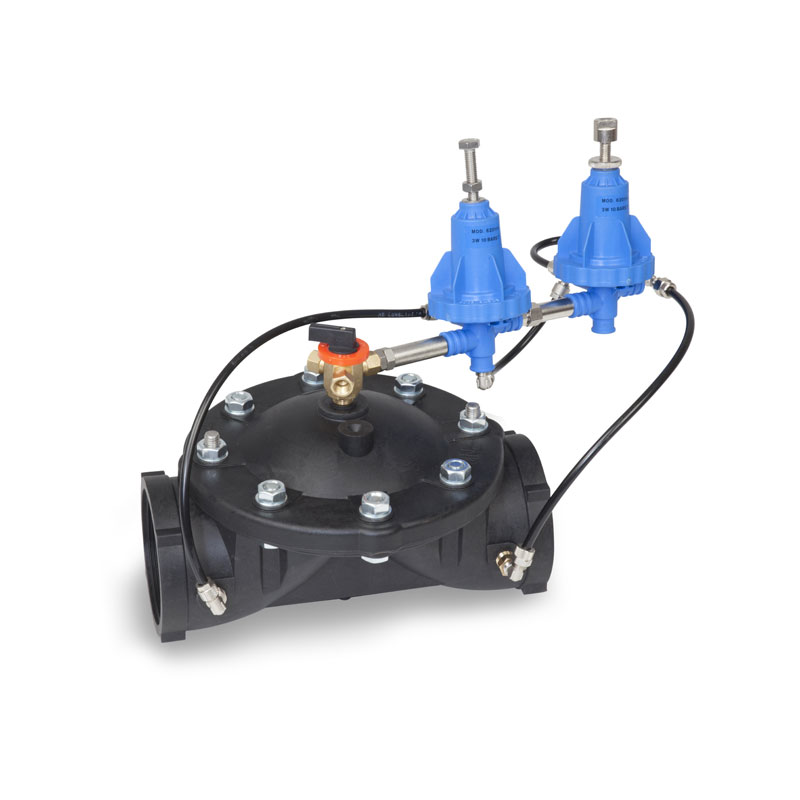

Válvula ranurada sostenedora de presión con piloto metálico

Descripción

Es una válvula cuya función es mantener la presión aguas arriba por encima de un mínimo eleccionado. La válvula abre solamente cuando la presión supera el nivel de tara deseado. Esto se consigue mediante el piloto metálico de tres vías incorporado. La válvula mantiene la presión independientemente de las variaciones de presión y caudal. Cuando la presión desciende por debajo del nivel seleccionado, la válvula cierra completamente.

Aplicaciones

Control de la presión aguas arriba.
Protección de los grupos de bombeo ante el exceso de demanda, evitando la cavitación.

Modelos disponibles

2”, 3” y 4”

Dimensiones / Pérdidas de carga

Descargar PDF técnico

Descargar PDF características y dimensiones

Descargar PDF esquemas

Descripción

Referencias y dimensiones
Código producto	Válvula	L	H	W	Kg.
892420+499016	2”	203	128	128	4,6
892430+499016	3″	231	165	172	8,3
892440+499016	4”	283	200	204	12,5

(Códigos de válvulas con membrana alta presión AP, para válvulas con membrana baja presión BP consultar)

Presión mínima de apertura
Válvula	Baja Presión	Alta Presión
1″1/2	0,3	0,7
2″	0,3	0,7
2″ 1/2	0,3	0,7
3″	0,5	0,9
4″	0,5	1,0

Pérdidas de carga con la válvula totalmente abierta (mca)
	Caudal (m³/h)
Válvula	5	10	15	20	25	30	35	40	45	50	55	60	65	70	80	90	100	125	150
1″1/2	0,08	0,35	0,82	1,50	2,40	3,51	4,85	6,42	8,22	10,25
2″	0,08	0,35	0,82	1,50	2,40	2,80	4,85	6,42	8,22	10,25
2″ 1/2	0,05	0,30	0,60	1,20	0,68	1,85	3,95	4,90	6,10	7,75	9,00	10,15
3″	0,04	0,12	0,25	0,44	0,50	0,68	1,31	1,70	2,13	2,62	3,15	3,73	4,35	5,03	6,51	8,18	9,08	10,03
4″	0,03	0,11	0,22	0,35	0,68	0,50	0,88	1,09	1,33	1,58	1,85	2,13	2,43	2,75	3,42	4,16	4,95	7,15	9,66
En negrita caudales recomendados
